January 26, 2026

Note | ACPI States

ACPI 全名為 Advanced Configuration and Power Interface，是一個開放標準，用於管理電腦的電源與硬體配置。

與 BIOS 密切相關的另一個重要標準就是 ACPI，ACPI 定義了一套電源管理與硬體配置的規範，讓作業系統能夠更有效地控制硬體資源與電源使用。 定義 ACPI 的目的是不以 BIOS 為中心，而是讓作業系統能夠直接管理硬體資源與電源狀態，提升系統的靈活性與效能。

這裡一定會有疑問，既然 UEFI Runtime Services 已經提供 OS 與韌體服務，為什麼要另外定義 ACPI。

  1. 電池與電源管理是一個高度動態與 OS 策略深度綁定的問題
    • 電池管理會隨著時間頻繁變化，並且會影響 OS 的行為
      • 例如: 當電池電量低時，OS 可能會選擇降低效能以延長續航時間
    • 如果把這類功能放在韌體層面，會導致韌體變得過於複雜，並且難以適應不同的 OS 策略
  2. 跨 OS 的標準化
    • 韌體僅需要以 ACPI Table 描述硬體能力與電源模型
    • 如何實作則完全交由 OS 實作

如果改由 UEFI Runtime Services 來處理這些電源管理功能，就代表 Linux, Windows 都需要依賴於同一組韌體 API， 如果韌體設計不良或者有 Bug，會導致 OS 幾乎無法繞過這些問題，並且電源管理的策略會被韌體的更新速度綁定。

ACPI 簡單可以這樣理解，韌體描述事實 (what hardware can do)，OS 決定策略 (what to do)

如果沒有 ACPI，OS 就需要為各種硬體平台時做特定的驅動程式，失去硬體抽象化的好處

ACPI States Overview

這份筆記主要目標僅在描述 ACPI 定義的各種電源狀態，並不會深入探討 ACPI Table 的結構等內容。有興趣可以參考 ACPI Specification。

ACPI 所定義的 States 包含以下幾種:

  • Global System Power States (G-States G0 - G3)
  • System Sleeping States (S-States S0 - S5)
  • Device Power States (D-States D0 - D3)
  • Processor Power States (C-States C0 - Cn)
  • Throttling States (T-States)

Global System Power States (G-States)

G-States 定義了整個系統的電源狀態，從完全開啟到完全關閉。

  1. G0 (Working)：系統完全開啟並運作中。
  2. G1 (Sleeping)：系統處於睡眠狀態，包含 S1 - S4 狀態。
  3. G2 (Soft Off)：系統關閉，但仍有部分電源供應給某些元件 (如 Wake-on-LAN)。
    • 電腦插著電源但卻關機的狀態
  4. G3 (Mechanical Off)：系統完全關閉，沒有任何電源供應。

G-States 是最高層級的電源狀態，決定了系統整體的電源管理策略。G-State 所解決的是這台機器目前處於什麼狀態， 因此在 G 的層級上，我們不清楚 RAM 或 CPU 的細節，只清楚系統是什麼狀態。

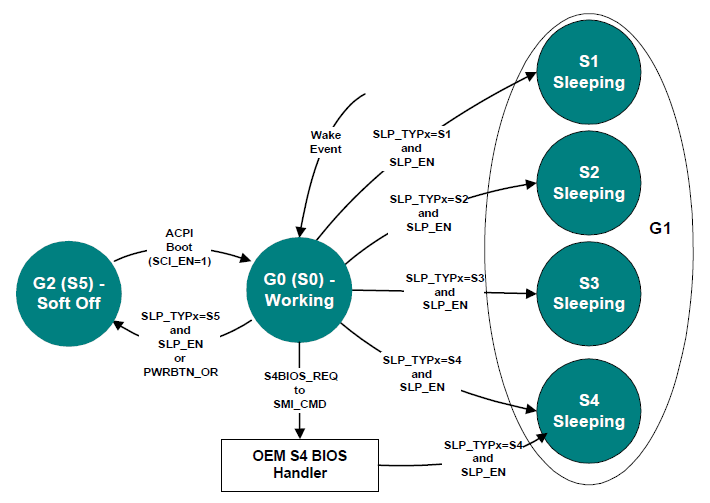

System Sleeping States (S-States)

S-States 通常是最常被提及的 ACPI 狀態，定義了系統的睡眠深度。

  1. S0 (Working)：系統完全開啟並運作中。
  2. S1 (Sleep)：CPU 停止執行，但 CPU 與 RAM 依然供電
  3. S2 (Deeper Sleep)：CPU 停止供電，Cache 保存至 RAM
    • S1 更常被使用在短暫待機狀態，而 S2 則較少見，因為它在節能效果與恢復速度之間的平衡較差
  4. S3 (Suspend to RAM)：大部分元件關閉，僅 RAM 保持供電，以便快速恢復。
    • 常用的睡眠狀態，能在低功耗與快速恢復之間取得平衡
    • 此階段風扇等周邊元件也會關閉，只保留 RAM 讓系統狀態得以保存
  5. S4 (Hibernate)：系統狀態保存到硬碟，然後完全關閉電源
    • 既然 RAM 都不供電了，系統狀態就必須保存到非揮發性儲存裝置
    • 很直接能想到回復時間會比 S3 長，因為需要從硬碟讀取系統狀態
  6. S5 (Soft Off)：系統完全關閉，但可以透過特定事件喚醒。

S-State 處理的是 OS 實作層級的睡眠狀態，OS 並無法直接操作 G-State 這種 G1 = Sleeping 的模糊概念。

Processor Power States (C-States)

C-States 描述的是 CPU 在 IDLE 狀態下的不同省電模式，因此 C-States 主要描述的是 CPU 層級的電源管理。 因此 C-States 基本上只會在 G0/S0 狀態下被使用，因為在此之外 IDLE 狀態就沒有意義了。

  1. C0 (Active)：CPU 完全運作中，執行指令。
  2. C1 (Halt)：CPU 停止執行指令，但幾乎可以瞬間恢復。
    • 在某些處理器中，額外支援 C1E (Enhanced Halt) 狀態，進一步降低功耗
    • 實作上通常包含 Pipeline Stall、Clock Gating
    • 但電壓保持不變 Vcore 維持，Cache、TLB、Register 都保持供電
    • 在此階段任何 Interrupt、IPI、Timer Event 都能讓 CPU 立即恢復 C0 狀態
    • 可想而知這樣的省電效果有限，但恢復速度非常快
  3. C2 (Stop-Clock)：CPU 停止時鐘訊號，降低更多功耗。
    • 此階段更多的 Clock Domain 被關閉
    • Cache 還是保留，但 PLL 可能會停止
    • 很多平台不會實作 C2 狀態，被折疊進 C1 / C3
  4. C3 (Sleep)：CPU 會停止對 Register 與 Cache 的供電，進一步降低功耗。
    • 此階段 CPU 內部大部分的電路都會關閉
    • Cache 的資料要保持 coherence，直接 Write Back 到 RAM
    • TLB 內容也會被清除
    • 只有 Uncore 部分保持供電，例如 Memory Controller
    • 這個階段的喚醒需要較長時間，因為需要重新載入 Cache 與 TLB
      • Interrupt -> Power Rail Restore -> Clock Restart -> Cache/TLB Rebuild -> Resume

更深的 C-States (C4, C5, …) 則會進一步關閉更多的 CPU 元件，這部分通常是廠商自定義的，並不在 ACPI 規範中明確定義。

IPI (Inter-processor interrupt) 讓一個處理器核心能夠向另一個核心發送中斷請求。

PLL (Phase-locked loop) 是一種電子電路，用於生成穩定的時鐘訊號，確保處理器和其他元件能夠同步運作。

Device Power States (D-States)

D-States 定義了個別裝置的電源狀態，通常裝置不一定有所有的 D-States。

這裡的裝置可以是任何硬體元件，例如: NIC, GPU, Sound Card …

  1. D0 (Fully On)：裝置完全開啟並運作中。
  2. D1 (Low Power)：裝置進入低功耗狀態。
  3. D2 (Standby)：裝置進入軟體關閉狀態，但仍可快速恢復。
  4. D3 (Off)：裝置完全斷電。

Throttling States (T-States)

T-State 全稱 Processor Throttling States，定義了 CPU 在高負載或高溫時的降頻狀態。

T-State 主要透過調整單位時間內 CPU 的 Clock On / Clock Off 比例來達到降頻效果，以降低功耗與熱量產生。 例如一段時間內只允許一半的 Clock cycle 真正被送入 Pipeline 執行指令，其餘時間強制 IDLE 來達到降頻效果。

T-State 的存在原因是:

  1. 反映速度快，相較於 P-State 不需要調整電壓或 PLL，在極短時間內限制 CPU 效能
  2. 平台強制控制，例如 EC / Firmware 監控到過熱時，能夠快速降低 CPU 熱量產生，即使 OS 不配合

以上就是所有 ACPI 定義的主要電源狀態，這些狀態讓作業系統能夠更靈活地管理硬體資源與電源使用， 提升系統的效能與續航能力。

How OS Read the Battery Infomation

作業系統通常透過 ACPI 提供的 Methods 來讀取電池資訊，例如 _BIF (Battery Information) 與 _BST (Battery Status)。 這些 Methods 定義在 ACPI Table 中，OS 可以透過 ACPI 介面呼叫這些 Methods 來取得電池的詳細資訊。 並且通常是由 AML (ACPI Machine Language) 來實作這些 Methods 的邏輯。

AML 是一種專門用於描述 ACPI 功能的低階語言，用來定義 ACPI Table 中的各種 Methods 與物件。 ACPI Tables 由 BIOS / UEFI 事先定義，系統啟動時由韌體將其放置於記憶體並提供給 OS。 OS 在運行時透過 ACPI Driver 來解析並執行這些 AML 程式碼。

以 Linux 為例子，電池資訊位於 /sys/class/power_supply/BAT0/ 目錄下，OS 透過檔案來表示電池狀態與資訊。 通常會以 polling 或 event-driven 的方式來監控電池狀態變化，並根據電池狀態調整系統行為，例如降低效能以延長續航時間。

ACPI Control Method

OEMs and platform firmware vendors write definition blocks using the ACPI Source Language (ASL) and use a translator to produce the byte stream encoding described in Definition Block Encoding .

ACPI 定義了一些標準的 Control Methods，其中以下是與電池相關的 Methods:

  • _STA: (Status)
    報告電池裝置的狀態 (存在、啟用等)。
  • _BIF: (Battery Information)
    提供電池的靜態資訊，例如: 設計容量、電壓、型號、序號 …
  • _BST: (Battery Status)
    提供電池的動態狀態資訊，例如: 充放電狀態、剩餘容量、當前電壓、充放電速率 …
  • _BTP: (Battery Trip Point) 由 OS 設定一個剩餘容量的閾值，當電池容量低於此值時觸發 ACPI Notify。

這裡要指出 EC (Embedded Controller) 在電池管理中的角色，EC 負責提供原始電池資訊。 而 AML 是由 BIOS / UEFI 開發者撰寫，並且寫入 ACPI Table 中，OS 透過 ACPI Driver 來解析並執行這些 AML 程式碼。

從 User 可以觀察 DSDT (Differentiated System Description Table) 來了解系統的 ACPI 結構。

ls /sys/firmware/acpi/tables/DSDT
sudo cat /sys/firmware/acpi/tables/DSDT > dsdt.dat
sudo apt install acpica-tools
iasl -d dsdt.dat

反組譯後的 DSDT 就會是 ASL，可以看到裡面定義了許多 ACPI Methods，例如 _BIF, _BST 等等。

Device (_SB.EPC)
{
    Name (_HID, EisaId ("INT0E0C"))  // _HID: Hardware ID
    Name (_STR, Unicode ("Enclave Page Cache 1.0"))  // _STR: Description String
    Name (_CRS, ResourceTemplate ()  // _CRS: Current Resource Settings
    {
        VendorShort ()      // Length = 0x07
        {
                0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF         // .......
        }
    })
    Method (_STA, 0, NotSerialized)  // _STA: Status
    {
        Return (0x0F)
    }
}

手邊只有虛擬機可以測試，實體機器的 DSDT 會更複雜，這裡以 SGX Enclave Page Cache 為例子

會看到 DSDT 裡面定義了一個 Device (_SB.EPC)，並且有一個 Method (_STA) 用來回傳裝置狀態。 該 _STA Method 回傳 0x0F，表示該裝置永遠存在且啟用。 kernel sapce 可以透過 #include <linux/acpi.h> 來呼叫這些 ACPI Method。

例如寫一個簡單的 Kernel Module 來讀取 _SB.EPC 裝置的 _STA 狀態:

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/acpi.h>

static int __init epc_sta_init(void)
{
    struct acpi_device *adev;
    unsigned long sta;
    int ret;

    pr_info("epc_sta: init\n");

    /* Find the EPC device by its HID */
    adev = acpi_dev_get_first_match_dev("INT0E0C", NULL, -1);
    if (!adev) {
        pr_err("epc_sta: EPC device not found\n");
        return -ENODEV;
    }

    /* Get the _STA status */
    ret = acpi_bus_get_status(adev, &sta);
    if (ret) {
        pr_err("epc_sta: acpi_bus_get_status failed: %d\n", ret);
        return ret;
    }

    pr_info("epc_sta: EPC _STA = 0x%lx\n", sta);

    return 0;
}

static void __exit epc_sta_exit(void)
{
    pr_info("epc_sta: exit\n");
}

module_init(epc_sta_init);
module_exit(epc_sta_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("benson");
MODULE_DESCRIPTION("Test ACPI _SB.EPC _STA");

剩下的要寫 Kernel Module 這邊就不做測試了，主要是了解如何透過 ACPI Method 來取得裝置資訊。

以上就是 ACPI 定義的各種電源狀態與 OS 讀取電池資訊的方式，如果有後續研究再補充相關內容。
