July 18, 2023

Note | Architectural Patterns Compare MVP, MVC, MVVM

Design pattern compare for MVP, MVC, MVMM. 這是三種最常用的軟體架構模式，從這篇來了解這三種架構的差異與比較。

這三種 Architectural Patterns 的目的都是為了將 Business logic(業務邏輯)與 View(視圖)實現代碼分離，使一個程式能有不同的表現形式。

Architectural Patterns vs Design Patterns

  • Architectural Patterns 是一種通用可重複使用的解決方案，用於解決特定 context 中的軟體架構中的常見問題。架構模式是處理系統中的主要組件如何協同工作， 訊息(message) 與資料(data) 如何在系統中流動以及其他結構性的考量因素。架構模式使用一些組件類型，每種組件會由更小的模塊所組成。
  • Design Patterns 則是常見問題的推薦解決方案與實踐，關注於如何建構應用程式中的組件。

Example:

  1. MVC 是一種 Architectural Pattren 他將程式分為三個主要部分, Model, View, Controller, 這部分之間的資訊交換有嚴格的規則，以實現更好的代碼組織與可維護性。
  2. Observer Pattern(觀察者模式) 是一種 Design Pattren，定義了對象之間的一對多依賴關係，以便當一個對象改變狀態時，所有依賴於他的對象都會收到通知。

Model View Controller(MVC)

MVC 最早來源於一篇論文，該論文對於 Model-View-Controller 三個模塊以其他們之間的通訊都講述了一些設計細節。

Steve Burbeck, Ph.D., Applications Programming in Smalltalk-80 (TM): How to use Model-View-Controller (MVC), 1979.

MVC 將程式分為三種組件，Model, Viewm Controller, 三者有各自的用途和職責:

  1. Model:
    Model = data + business logic 也就是說 Model 既負責了資料的儲存也負責處理開資料的邏輯，因此處理業務邏輯是 Model 的責任而不是 Controller。所以從資料來看， 還可以分為資料的獲取、儲存、資料結構，因此在設計時 Model 會再次細分為更多 layer 如業務邏輯、網路、存儲等…
  2. View:
    View 負責顯示 Model 的資料，並負責最終如何在用戶介面中顯示數據以及終端用戶之間交互。View 是以網格、表格、圖表等等類似可以顯示數據的可視化表現。
  3. Controller:
    Controller 負責 Model-View 之間的橋樑，用於控制程式的流程。所以 Controller 負責接收來自用戶的輸入、驗證輸入數據，解析用戶輸入後並交由對應的 Model 去處理。 所以理論上 Controller 是很輕的。

MVC Diagram, Reference to here.

MVC and its variants

其實我們能發現最初版本的 MVC View 還是依賴於 Model，實際上降低了 View 的可用性，那變種的 MVC 就將 View 與 Model 完全分開，那就可以提高 View 的可重複性， 因此就有以下這種 MVC:

MVC variant Diagram.

View 與 Model 就不要進行通訊了，所有的通訊都基於 Controller，Model 將結果告訴 Controller，再由 Controller 更新 View。這種變種最早是由 Apple.Inc 所提出， 很多 Web 框架也是基於這種變種 MVC 所設計，如 SpringMVC。
另外在設計時 Controller 去跟 Model 發出請求時通常會比較耗時，因此一般都是非同步(async) 通知 Controller。

Model View Presenter(MVP)

MVP 最早的解說來自於，是針對 MVC 再改良出的 Pattern:

Mike Potel, MVP: Model-View-Presenter The Taligent Programming Model for C++ and Java, 1996.

可以看出最早的 MVP 其實與我們現在所看到的 MVP 不太一樣，該 MVP 是從數據管理與用戶介面兩個方向的問題出發，將 Smalltalk 的 MVC 在分解而成， 多了幾個中間組件:

  1. Interactor: 定義 View 的交互事件，也就是將使用者的輸入轉為適當的操作。
  2. Commands: 定義對 Model 數據的操作如，儲存或更新資料庫、呼叫 API、進行演算法運算等。
  3. Selections: 定義為從 Model 中篩選資料，並準備好相關的查詢或過濾條件。

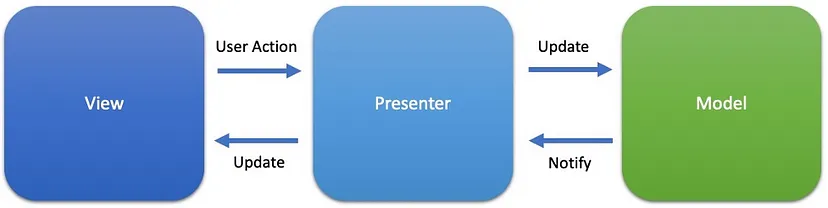

MVP Diagram, Reference to here.

因此我們從上圖來看，如果去忽略中間組件，會發現與 MVC variant 幾乎一樣，在論文中就提到。 Presenter 其實就是 Controller，只是為了與 MVC 區分開才稱作 Presenter。在這個 MVP 中三個組件各自的職責:

  1. Model: 儲存數據(與資料庫溝通、請求網路資源等)，負責處理業務邏輯。
  2. View: 顯示資料，將使用者的輸入傳給 Presenter。
  3. Persenter: 從 Model 中獲取資料，並決定 View 中顯示什麼。

可以發現其實與 MVC variant 中的依賴是一樣的，只是 MVP 之間要透過介面(interface) 來實現，Model, View, Persenter 各自有各自的 interface， 針對 interface coding，自然就會去 decoupling，提高可重複性，以及容易進行單元測試。

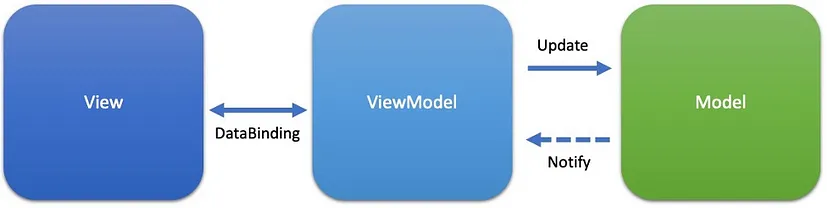

Model-View-ViewModel(MVVM)

MVVM 最早由 John Gossman 在他的 Blog 上所發表:

John Gossman, Introduction to Model/View/ViewModel pattern for building WPF apps, 2005.

View-Model

就如字面所述View-Model = Model of View，也可以看作是 Abstraction of the View，簡單來說在 MVVM 中 View 不負責維護數據， View 負責與 View-Model 同步數據，View-Model 也用於管理 View 的狀態和操作模型的方法與命令， 因此 View-Model 中封裝了 View 的屬性(Property)與命令(Command)。

因此在 MVVM 中最重要的一個特性就是數據綁定(data binding)，通過綁定使兩者之間鬆耦合(Loose coupling)，這樣就不用在 View-Model 中去寫 Update， 這裡綁定有兩種類型:

  1. 單向綁定(View-Model -> View): 當 View-Model 發生變化後，View 才會更新。
  2. 雙向綁定(View-Model <-> View): 當 View-Mode, View 中任何一方發生變化，另一方都會更新。

一般情況下，只需在 View 中顯示但無須編輯的數據使用單向綁定，反之。同時 View-Model 封裝的是 View 的屬性與命令， 因此綁定也分為 Property Binding, Command Binding。

要實現綁定通常使用 Publish–subscribe pattern，這部分通常各大框架中都有自己的實現，Vue、React 中都實現了數據綁定。

Conclusion

MVP, MVVM 都是為了實現 View 與 Business logic 的分離問題，只是兩者使用不同的實現。MVP 透過 interface 實現，缺點就是要編寫大量的 interface， 而 MVVM 則透過 Bind，但就要依賴框架工具來開發。
